[이득우 게임수학] 선그리기 알고리즘

벡터를 모니터 점으로 표현하기

스크린 좌표계 :

• 데카르트 좌표계를 사용
• y축이 아래를 향하는 방식
• 이산적인 정수를 사용
• 픽셀 Pixel : 스크린 좌표계에서 좌표와 색상에 대응하는 화면 요소
• 픽셀화 Rasterization : 실수로 표현된 벡터좌표를 정수로 변환 후 색상을 부여하는 과정

*픽셀화 과정에서는 경계값에 대한 픽셀화 규칙이 필요하다.해상도가 짝수인 경우 원점을 픽셀로 표현해야할때 , 가장자리에 벡터 좌표가 걸쳐져 있는 경우 규칙을 정해야 한다.

반대로 스크린 좌표에서 데카르트 좌표로 변환할때도 규칙이 필요하다.

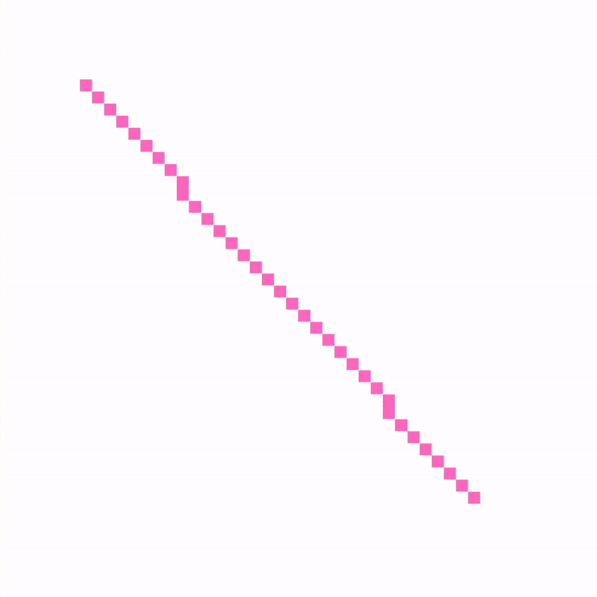

브레젠험 알고리즘 Bresenham's algorithm

두점에서 스칼라 a 값의 범위를 늘리면서 벡터를 생성하고 대응하는 픽셀을 찍는다면 하나의 픽셀에 대응되는 벡터가 많기 때문 효과적이지 못하기 때문에 픽셀로 된 선을 그리는 알고리즘이 따로 있다.

브레젠험 알고리즘은 화면을 8등분 영역으로 구분한 후 각 영역별로 그려내는 방식을 사용한다.

1팔분면에 해당하는 선의 예시로 살펴보자.

1팔분면은 [$0^\circ,45^\circ $]의 범위를 가진다.

이는 해당 영역에 존재하는 모든 선의 기울기가 1을 넘을 수 없음을 의미하며 1팔분면에 위치한 선을 구성하는 점의 진행은 평행하거나 한칸만 아래로 내려가는  특징이 있다.



교차점●이 위 두픽셀의 중간지점 ●보다 위에 있다면 $(x+0+1,y_0)$ 픽셀을 칠하고 아래에 있다면  $(x+0+1,y_0+1)$ 픽셀이 칠해진다. ● y값 > ● y값

이를 수식으로 표현하기위해 직선의 방정식 $y= ax+b$에 시작 좌표값을 대입해서 확인해보자

$y=\frac{\Delta y}{\Delta x}x+b$



●  $\frac{\Delta y}{\Delta x}x+y_1-\frac{\Delta y}{\Delta x} x_1 <$ ● $ y_0+0.5$



이를 단순화 하면 아래와 같다.

$2\Delta y-\Delta x<0$



각 지점의 값을 대입한 판별값은 아래와 같은 패턴으로 증가한다.

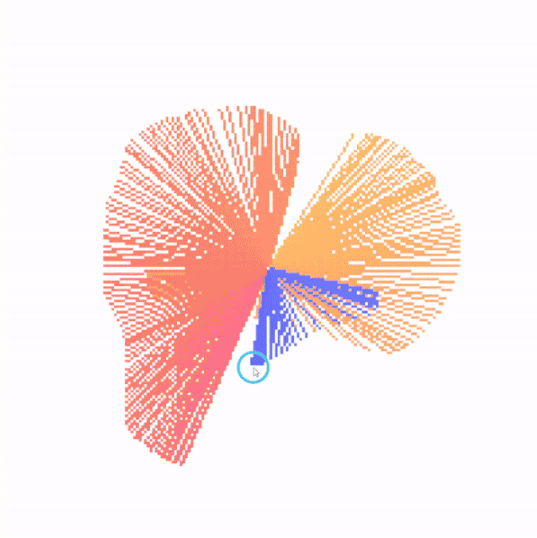

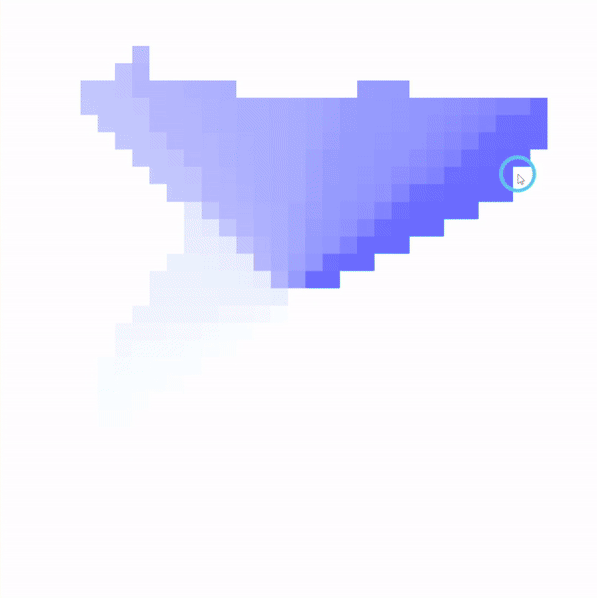

유니티로 브레젠험 알고리즘을 활용해서 선그리기

using System.Collections.Generic;
using UnityEngine;

public class DrawLine : MonoBehaviour
{
    public Material mat;
    private Texture2D texture;
    public int height = 50;
    public int width = 50;

    private int y0;
    private int x0;
    private Vector2Int endPos;
    private List<Vector2Int> container;
    private Color[] texturePixelsColors;

    private Color rc;
    private Vector2 startPos;

    void Start()
    {
        x0 = (int)(width * .5f);
        y0 = (int)(height * .5f);

        endPos = new Vector2Int(width, height);

        texture = new Texture2D(height, width, TextureFormat.RGBA32, true);
        texture.wrapMode = TextureWrapMode.Clamp;
        texture.filterMode = FilterMode.Point;
        texturePixelsColors = new Color[height * width];
        for (int i = 0; i < texturePixelsColors.Length; i++)
        {
            texturePixelsColors[i] = new Color(1, 1, 1);
        }

        texture.SetPixels(texturePixelsColors);
        texture.Apply();
        mat.mainTexture = texture;
    }

    private Renderer rend;
    private MeshCollider meshCollider;
    private Texture2D tex;
    private RaycastHit hit;
    private Vector2 startUV;
    private Vector2 endUV;

    void Update()
    {
        if (Input.GetMouseButtonDown(0))
        {
            rc = Color.HSVToRGB(Random.Range(0f, 1f), 0.6f, 1);

            if (!Physics.Raycast(Camera.main.ScreenPointToRay(Input.mousePosition), out hit))
                return;

            rend = hit.transform.GetComponent<Renderer>();
            meshCollider = hit.collider as MeshCollider;

            if (rend == null || rend.sharedMaterial == null || rend.sharedMaterial.mainTexture == null ||
                meshCollider == null)
                return;

            tex = rend.material.mainTexture as Texture2D;
            startUV = hit.textureCoord;
            startUV.x *= tex.width;
            startUV.y *= tex.height;
        }

        if (!Input.GetMouseButton(0))
            return;

        if (!Physics.Raycast(Camera.main.ScreenPointToRay(Input.mousePosition), out hit))
            return;
        endUV = hit.textureCoord;
        endUV.x *= tex.width;
        endUV.y *= tex.height;

        Draw(endUV, startUV);
    }

    void Draw(Vector2 endPoint, Vector2 startPoint)
    {
        for (int i = 0; i < texturePixelsColors.Length; i++)
        {
            texturePixelsColors[i] = new Color(1, 1, 1);
        }

        x0 = (int)startPoint.x;
        y0 = (int)startPoint.y;

        int dx = (int)(endPoint.x - x0);
        int dy = (int)(endPoint.y - y0);

        int w = Mathf.Abs(dx);
        int h = Mathf.Abs(dy);

        int x1 = x0, y1 = y0;

        var xval = dx > 0 ? 1 : -1;
        var yval = dy > 0 ? 1 : -1;

        bool isGradualSlope = w > h;
        if (isGradualSlope)
        {
            int accumulator = 2 * h - w;

            for (int i = 0; i < w - 1; i++)
            {
                x1 += xval;
                if (accumulator < 0)
                {
                    accumulator += 2 * h;
                }
                else
                {
                    y1 += yval;
                    accumulator += 2 * (h - w);
                }

                var textureIndex = GetIndex(new Vector2Int(x1, y1), new Vector2Int(width, height));
                texturePixelsColors[textureIndex] = rc;
            }
        }
        else
        {
            int accumulator = 2 * w - h;
            for (int i = 0; i < h - 1; i++)
            {
                y1 += yval;
                if (accumulator < 0)
                {
                    accumulator += 2 * w;
                }
                else
                {
                    x1 += xval;
                    accumulator += 2 * (w - h);
                }
                var textureIndex = GetIndex(new Vector2Int(x1, y1), new Vector2Int(width, height));
                texturePixelsColors[textureIndex] = rc;
            }
        }
        texture.SetPixels(texturePixelsColors);
        texture.Apply();
        mat.mainTexture = texture;
    }

    int GetIndex(Vector2Int coord, Vector2Int size)
    {
        return size.x * coord.y + coord.x;
    }
}
